35 kV Orta Gerilim Kabloları, elektrik dağıtım sistemlerinde, özellikle orta gerilim (OG) seviyesinde kullanılan ve 35.000 Volt'a kadar enerji taşıyan kablolardır. Bu kablolar, elektrik enerjisinin uzun mesafelere iletilmesi ve dağıtılması için kullanılır. Orta gerilim kabloları, genellikle elektrik santralleri, endüstriyel tesisler, şehir içi enerji dağıtım şebekeleri, yenilenebilir enerji sistemleri ve trafo merkezlerinde kullanılır. 35 kV gibi yüksek voltajlar, bu kabloların daha zorlu ve karmaşık bir tasarıma sahip olmalarını gerektirir, çünkü yüksek gerilimle çalışan kabloların güvenli ve verimli bir şekilde çalışması için özel izolasyon malzemeleri ve yapılar kullanılır.

 1. 35 kV Orta Gerilim Kablolarının Tanımı

 35 kV Orta Gerilim Kabloları, genellikle enerji iletim ve dağıtım amacıyla kullanılan, 35.000 Volt'a kadar gerilim taşıyan özel kablo türleridir. Bu kablolar, elektrik şebekelerinde orta gerilim seviyesinde güç taşınmasını sağlar.

• Gerilim Seviyesi: 35 kV, orta gerilim kategorisinde yer alır. Orta gerilim kabloları, 1 kV'dan (alçak gerilim) 36 kV'a kadar olan gerilimleri kapsar. Bu tür kablolar, daha uzun mesafelerde enerji iletimi için idealdir.
• Kullanım Alanı:
• Elektrik Dağıtım Sistemleri: Orta gerilim kabloları, elektrik şebekelerinde santrallerden trafo merkezlerine, trafolardan binalara veya endüstriyel tesislere enerji iletiminde kullanılır.
• Endüstriyel Tesisler: Büyük fabrikalar ve sanayi tesislerinde enerji sağlayan altyapılar için kullanılır.
• Yenilenebilir Enerji Sistemleri: Rüzgar enerjisi, güneş enerjisi gibi yenilenebilir enerji sistemlerinden gelen enerjinin şebekeye entegrasyonu için tercih edilir.

2. 35 kV Orta Gerilim Kablolarının Yapısı

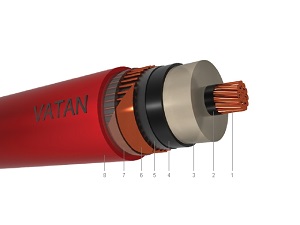

35 kV kablolarının yapısı, yüksek gerilimle çalışabilmesi için oldukça özel ve dayanıklıdır. Bu kablolar, çeşitli katmanlardan oluşur.

a. İletken (Conductor):

• Malzeme: Genellikle bakır veya alüminyum kullanılır. Bakır daha yüksek iletkenlik sağlar, ancak alüminyum daha hafif ve maliyet açısından daha ekonomiktir.
• Çekirdek Yapısı: İletkenler, tek bir tel ya da çok telli yapıda olabilir. Çok telli yapılar, daha esnek ve döşenmesi kolaydır.

b. İzolasyon Katmanı:

• XLPE (Çapraz Bağlantılı Polietilen): XLPE, orta gerilim kabloları için en yaygın kullanılan izolasyon malzemesidir. Isıya, neme ve kimyasal etkilere karşı dayanıklıdır. Ayrıca yüksek dielektrik dayanımına sahiptir.
• EPR (Etilen Propilen Kauçuğu): Bazı kablolar, EPR (Etilen Propilen Kauçuğu) gibi özel malzemelerle de izole edilebilir. Bu malzeme dairesel şekli korur ve darbelere karşı dayanıklıdır.

c. Koparma Koruma (Screening):

• Metal Kalkan (Ekran): Kabloların etrafında metal bir ekran (genellikle çelik ya da bakır telden yapılır) bulunur. Bu ekran, kablonun elektriksel güvenliğini sağlar ve elektriksel gürültü veya arka akımlar gibi istenmeyen etkileri önler.
• Yalıtım Koruma Ekranı: Genellikle, topraklama amacıyla kullanılır ve dış ortamdan gelen elektromanyetik etkilere karşı koruma sağlar.

d. Dış Kılıf (Jacket):

• PVC veya PE (Polietilen) gibi dayanıklı ve dış etkenlere karşı dirençli malzemelerle kaplanır. Dış kılıf, mekanik koruma sağlamak ve çevresel faktörlerden (kimyasallar, UV ışınları, su) korumak için kullanılır.

3. 35 kV Orta Gerilim Kablolarının Teknik Özellikleri

• Gerilim Dayanımı: 35 kV kabloları, 35.000 Volt’a kadar olan gerilimlere dayanıklıdır. Yüksek güvenlik için kabloların yapısal dayanıklılığı artırılmıştır.
• İç Direnç: Kabloların iç iletken direnci, kullanılan malzemeye (bakır veya alüminyum) göre değişir. Alüminyum iletkenlerin iç direnci bakıra göre daha yüksektir.
• İzolasyon Direnci: Yüksek izolasyon direnci, kablonun uzun yıllar güvenli bir şekilde kullanılabilmesini sağlar.
• Çalışma Sıcaklığı: XLPE izolasyonlu kablolar genellikle -40°C ile +90°C arasında çalışabilirken, bazı yüksek kaliteli kablolar +105°C'ye kadar dayanabilir.

4. 35 kV Orta Gerilim Kablolarının Avantajları

• Yüksek Güvenlik: Orta gerilim kabloları, insan sağlığına ve çevreye zarar vermeyecek şekilde güvenli bir şekilde tasarlanır.
• Uzun Ömürlü Kullanım: XLPE gibi yüksek kaliteli izolasyon malzemeleri, kablonun uzun süre dayanıklı olmasını sağlar.
• Verimli Enerji Taşımacılığı: Orta gerilim kabloları, daha uzun mesafelerde enerji taşınmasını sağlar ve enerji kaybını minimuma indirir.
• Dayanıklılık: Kabloların dış kılıfı, zorlu çevresel koşullara karşı yüksek direnç gösterir, örneğin kimyasallara, UV ışınlarına veya aşırı sıcaklıklara karşı dayanıklıdır.

5. 35 kV Orta Gerilim Kablolarının Kullanım Alanları

• Elektrik Dağıtım Şebekeleri: Elektrik enerjisinin santrallerden veya trafolardan alıcıya iletilmesi için kullanılır.
• Endüstriyel Tesisler: Büyük fabrikalar ve sanayi tesislerinde elektrik enerjisinin dağıtımı için kullanılır.
• Yenilenebilir Enerji: Rüzgar enerjisi santralleri, güneş enerjisi sistemleri gibi yerlerde üretilen enerjinin elektrik şebekesine bağlanması için kullanılır.
• Otomotiv ve Demiryolu Elektrifikasyonu: Büyük elektrik altyapıları gerektiren demir yolları ve ulaşım sistemlerinde de kullanılır.

6. Sonuç

35 kV Orta Gerilim Kabloları, enerji iletimi ve dağıtımı için kullanılan kritik bileşenlerdir. XLPE veya EPR yalıtım katmanları ve dış kılıfları sayesinde, bu kablolar yüksek güvenlik ve dayanıklılık sunar. Endüstriyel tesisler, elektrik şebekeleri ve yenilenebilir enerji sistemleri gibi pek çok alanda yaygın olarak kullanılır. Bu kablolar, güvenli bir şekilde yüksek voltajlı enerji iletimi yapabilme özelliği ile geniş bir uygulama yelpazesinde tercih edilmektedir.
