Havai Hat İletkenleri, elektrik enerjisinin açık hava hattı sistemiyle taşınmasını sağlayan iletkenlerdir. Bu iletkenler, açık hava elektrik dağıtım hatlarında ve iletim hatlarında kullanılır ve genellikle yüksek gerilim (OG, YG) ve alçak gerilim (AG) seviyelerinde enerji iletimi için kullanılır. Havai hatlar, elektrik enerjisinin belirli mesafelere iletilmesi için büyük şehirlerden kırsal alanlara kadar yaygın bir şekilde kullanılır. Havai hat iletkenleri, genellikle doğrudan hava ile temas eden sistemlerdir ve elektrik şebekelerinin farklı noktalarına elektrik iletmek için kullanılır.

 1. Havai Hat İletkenlerinin Tanımı

Havai hat iletkenleri, elektrik enerjisinin taşınması amacıyla kullanılan, açık hava ortamında gerilim altında bulunan ve genellikle direkler veya telekomünikasyon kuleleri gibi yapılar üzerine gerilen metal tellerdir. Bu iletkenler, elektrik iletimi için çeşitli tiplerde olabilir ve voltaj seviyesine, kullanılan malzemelere ve iletkenin tasarımına göre farklı özellikler gösterebilir.

2. Havai Hat İletkenlerinin Genel Yapısı

Havai hat iletkenleri, belirli bir yapıya sahip birkaç katmandan oluşur. Bu yapı, iletkenin dayanıklılığını, iletkenliğini ve güvenliğini sağlar.

a. İletken (Conductor):

• Malzeme: Havai hat iletkenlerinin ana iletkeni genellikle bakır, alüminyum veya alüminyum alaşımlı malzemelerden yapılır.
• Bakır iletkenler, yüksek iletkenlik sağlar ancak maliyet açısından pahalıdır.
• Alüminyum iletkenler, daha hafif ve maliyet açısından daha ekonomiktir, fakat iletkenlik açısından bakıra kıyasla biraz daha düşük performans gösterir.
• Alüminyum Telin Avantajları:
• Alüminyumun daha hafif olması, taşıma ve montajı kolaylaştırır.
• Daha az maliyetli olmasının yanı sıra, daha düşük elektriksel direnç sağlar.
• Çift iletkenli yapılar: Bazı hatlar, çok telli yapıda olup, esneklik ve yüksek iletkenlik sağlar.

b. Korozyon Koruması ve Kaplama:

• Havai hat iletkenlerinde kullanılan alüminyum ya da bakır teller, çevresel etkilere (özellikle hava koşullarına) karşı dayanıklı olmalıdır. Bu nedenle alüminyum alaşımları genellikle koruyucu kaplama ile birlikte gelir.
• Alaşım iletkenleri genellikle daha iyi koruma sağlar ve uzun ömürlüdür.

c. Yalıtım ve Diğer Katmanlar:

• Yalıtım Katmanı: Havai hat iletkenlerinin çoğu, yeri ve bağlantı noktalarındaki elektriksel güvenliği sağlamak için dış yalıtım malzemeleriyle kaplanabilir. Ancak, genellikle hava hatları için iletkenlerin doğal hava ile temas etmesi ve dış ortamda elektrik iletiminin yapılması planlanır, yani çoğu yalıtımsız olur.
• Ancak, bazı özel yüksek gerilim hatlarında, elektriksel arızalara karşı polimer kaplamalar ve yükseltilmiş yalıtım kullanılarak koruma sağlanabilir.

d. Fırlama ve Gerginlik Sistemleri:

• Havai hatlar, genellikle gerilimli direkler ya da pylonlar (kuleler) üzerine gerilir. Gerginlik koruması ve depremler, rüzgar gibi dış etkilere karşı hatların dayanıklı olması gerekir.
• Elektrik iletkenlerinin gerilme miktarı, genellikle güçlü direkler ve sert yapılarla sağlanır.

3. Havai Hat İletkenlerinin Çeşitleri

Havai hat iletkenleri, gerilim seviyesi, kullanım amacına ve kapasitans değerlerine göre çeşitli türlerde olabilir.

a. Alçak Gerilim (AG) Havai Hatları:

• İletken Türleri: Genellikle alüminyum tel veya alüminyum-çelik karışımından yapılmış iletkenler kullanılır. AG hatları, binalar arasındaki elektrik dağıtımında yaygın kullanılır.
• Özellikler: Hafif, esnek ve dayanıklı olması gereklidir. Genellikle PVC kaplama veya çelik takviyeleriyle güçlendirilmiş kablolar da kullanılır.

b. Orta Gerilim (OG) Havai Hatları:

• İletken Türleri: Alüminyum alaşımlı iletkenler ve bazen bakır iletkenler kullanılabilir.
• Özellikler: Orta gerilim hatları, daha uzun mesafeler için daha güçlü ve yüksek gerilim taşıyabilen kablolardır. Bu hatlar, genellikle şehirlerin enerji altyapısında ve endüstriyel tesislerde kullanılır.

c. Yüksek Gerilim (YG) ve Süper Yüksek Gerilim (SÜYG) Havai Hatları:

• İletken Türleri: Çelik çekirdekli alüminyum (ACSR), alüminyum iletkenli çelik takviyeli (AAC) gibi alaşımlı malzemeler kullanılır.
• Özellikler: Bu hatlar, çok daha yüksek voltaj seviyelerinde çalışabilir. Çoğu yüksek gerilim hattı, büyük enerji iletimi için büyük alanlarda, uzun mesafelerde kullanılır. Ayrıca, genellikle daha büyük çapta ve daha sağlam yapılardır.

4. Havai Hat İletkenlerinin Avantajları

• Uygulama Kolaylığı: Havai hatlar, zeminle temas etmeden yüksek gerilimdeki enerjiyi taşıyabildiğinden, yer altı kablolarına göre daha kolay ve daha hızlı kurulur.
• Düşük Maliyet: Yer altı hatlara göre daha ekonomik olan hava hatları, bakım ve montaj açısından da daha az maliyetlidir.
• Bakım Kolaylığı: Havai hatlar, çevreye açık olmaları nedeniyle bakım ve onarım açısından genellikle daha erişilebilir ve daha hızlıdır.
• Esneklik ve Dayanıklılık: Havai hatlar sıcaklık ve hava koşullarına karşı dayanıklıdır. Ayrıca, depreme, rüzgar gibi doğal afetlere karşı daha dayanıklı olabilirler.

5. Havai Hat İletkenlerinin Dezavantajları

• Hava Koşullarına Bağlı Zorluklar: Fırtına, kar ve rüzgar gibi hava koşulları, hava hatlarının çalışmasını zorlaştırabilir veya hasar görmesine neden olabilir.
• Estetik Sorunlar: Havai hatlar şehir görünümünü bozabilir ve çevreye estetik açıdan olumsuz etkiler yapabilir.
• Güvenlik Sorunları: Elektrik hatlarının hava ortamında olması, yüksek gerilimlerin insan sağlığına zarar verebileceği anlamına gelir, bu da güvenlik risklerini artırır.

6. Sonuç

Havai hat iletkenleri, enerji iletiminde kullanılan açık hava kablolarıdır. Çeşitli gerilim seviyeleri, iletken malzemeleri ve dayanıklılık özellikleri ile farklı uygulama alanlarında kullanılır. Genellikle alüminyum, bakır ve çelik alaşımları ile yapılır ve güçlü yapı ile uzun mesafelerde enerji iletimini sağlar. Havai hatlar, yer altı kablolarına kıyasla daha ekonomik, hızlı montaj ve bakım kolaylığı gibi avantajlar sunar ancak hava koşullarına karşı zayıf olabilirler.

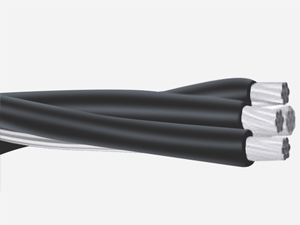

İzoleli Örgülü Alüminyum İletkenler ( AER )	Örgülü Alüminyum İletkenler
